Конструкции скважин на воду при ударноканатном бурении

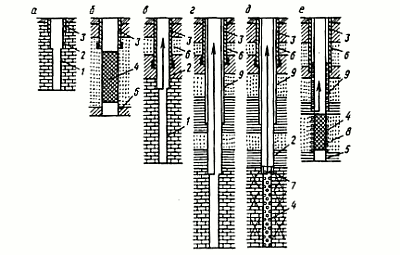

Рис. 11.2. Схемы конструкций скважин при ударно-канатном бурении: 1 - водоприемная часть; 2 - эксплуатационная колонна; 3 - кондуктор; 4 -фильтровая колонна; 5 — отстойник; 6 - межтрубное цементирование; 7 - сальник; 8 — гравийная обсыпка; 9 — промежуточная колонна
При ударно-канатном бурении применяются конструкции скважин, приведенные на рис. 11.2. Конструкция, представленная на рис. 11.2, а, используется в том случае, когда разрез представлен устойчивыми скальными породами и отсутствуют верховодки. При сооружении скважины в аллювиальных отложениях, содержащих грунтовые воды, скважина крепится кондуктором и фильтровой эксплуатационной колонной, выведенной на поверхность (рис. 11.2, б). Конструкция, приведенная на рис. 11.2, в, применяется при необходимости изоляции кондуктором первого от поверхности неиспользуемого водоносного пласта.
В конструкции на рис. 11.2, г помимо кондуктора и эксплуатационной колонны предусмотрена техническая колонна, перекрывающая второй от поверхности неэксплуатируемый водоносный пласт. Конструкция на рис. 11.2,д применяется в случае установки фильтра в зоне пласта, представленного неустойчивыми породами. При необходимости гравийной обсыпки фильтр устанавливается на эксплуатационной колонне под защитой вспомогательных труб (рис. 11.2, е).
Таким образом, при ударно-канатном бурении любая колонна, за
исключением эксплуатационной, перекрывает лишь один водоносный горизонт и
устанавливается башмаком в водоупорные породы.
